টর্ক-সীমাবদ্ধ হাইড্রোলিক কাপলিং কোডের অর্থ এবং গঠন
2026-01-14 09:24টর্ক-সীমাবদ্ধ হাইড্রোলিক কাপলিং কোডের অর্থ এবং গঠন
1 | 2 | 3 | 4 | 5 | 6 | 7 |
উদাহরণ: 562TVVS
562 | হ |
|
| ভিভি | স |
|
1 | তরল সংযোগের মাত্রা (অংশ ব্যাস, একক: মিমি) সম্ভাব্য মাত্রা: ২০৬, ২৭৪, ৩৬৬, ৪২২, ৪৮৭,৫৬২, ৬৫০, ৭৫০, ৮৬৬,১০০০,১১৫০
|
2 | জলবাহী সার্কিটের সংখ্যা টি: একক সার্কিট জলবাহী সংযোগ ডিটি: ডুয়াল সার্কিট হাইড্রোলিক কাপলিং
|
3 | উপাদান "অচিহ্নিত": সিলিকন অ্যালুমিনিয়াম খাদ U: লোহা
|
4 | কার্যকরী তরল "অচিহ্নিত": খনিজ তেল W: জল
|
5 | বর্ধিত গহ্বর "অচিহ্নিত": কোন বর্ধিত গহ্বর নেই V: বর্ধিত গহ্বর সহ ভিভি: বর্ধিত বর্ধিত গহ্বর সহ
|
6 | শেল "অচিহ্নিত": স্ট্যান্ডার্ড কাঠামো S: অ্যানুলার গহ্বরের গঠন
|
7 | হাইড্রোলিক কাপলিং সংযোগ পদ্ধতি "অচিহ্নিত": ইলাস্টিক কাপলিংটি বাইরের চাকার পাশে ইনস্টল করা আছে N: আউটপুটে বেসিক ফ্ল্যাঞ্জ এবং ইলাস্টিক কাপলিং ইনস্টল করা আছে হাইড্রোলিক কাপলিং এর খাদ
|

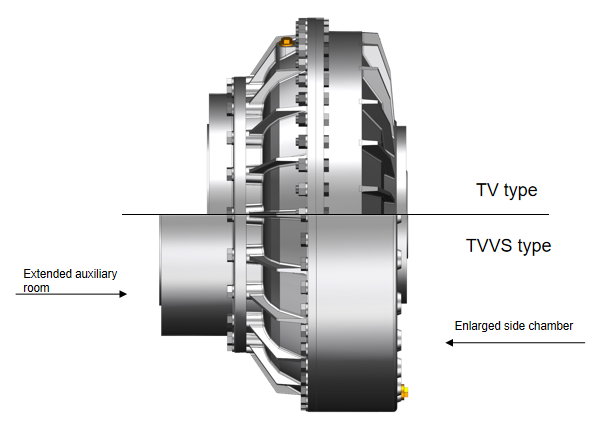

স্বাভাবিক বর্ধিত গহ্বর এবং বর্ধিত বর্ধিত গহ্বরের মধ্যে তুলনা (টিভি/টিভিভিএস)
মডেল | নকশা বৈশিষ্ট্য | কার্যকরী বর্ণনা |
টিভি | সাধারণ এক্সটেনশন চেম্বার | কার্যকরী বর্ণনা: বর্ধিত চেম্বারটি কার্যকরী তরলের কিছু অংশকে একটি স্থির অবস্থায় সংরক্ষণ করে। স্টার্টআপ প্রক্রিয়া চলাকালীন, বর্ধিত চেম্বারের কার্যকরী তরল স্প্রে (তেল) গর্তের মাধ্যমে কার্যকরী চেম্বারে প্রবেশ করবে।
|
টিভিভি | বর্ধিত সহায়ক কক্ষ | |
টি প্লাম্বিং | বর্ধিত পিছনের সহায়ক চেম্বার + বর্ধিত পার্শ্ব সহায়ক চেম্বার
| বর্ধিত চেম্বার এবং পার্শ্ব সহায়ক চেম্বার কার্যকারী তরলের কিছু অংশকে স্থির অবস্থায় সংরক্ষণ করে। মোটর স্টার্ট-আপ এবং ত্বরণ প্রক্রিয়ার সময়, কার্যকারী তরলের কিছু অংশ কার্যকারী চেম্বার থেকে পার্শ্ব সহায়ক চেম্বারে প্রবেশ করে। শুরুর প্রক্রিয়ার সময়, বর্ধিত চেম্বারের কার্যকারী তরল স্প্রে (তেল) গর্তের মাধ্যমে কার্যকারী চেম্বারে প্রবেশ করবে, যা ইয়ক্সি ধরণের চেয়ে শুরুর সময়কে আরও দীর্ঘায়িত করবে। |

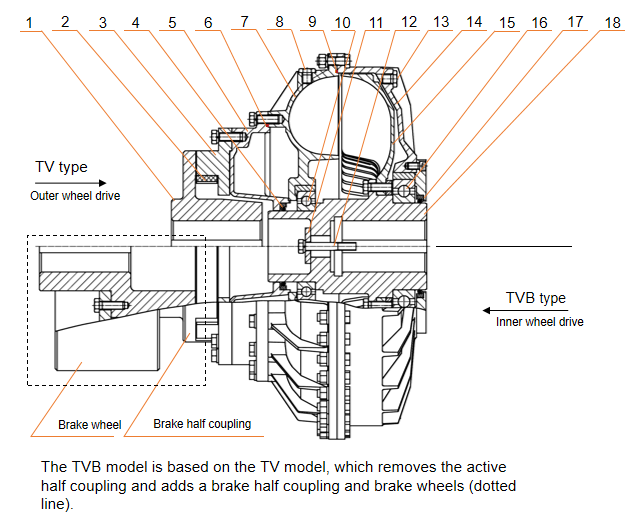

টিভি এবং টিভিবি টর্ক-সীমিত হাইড্রোলিক কাপলিং এর প্রধান উপাদান এবং কাঠামো
ক্রমিক নম্বর | নাম | মন্তব্য | ক্রমিক নম্বর | নাম | মন্তব্য |
1 | সক্রিয় অর্ধেক সংযোগ | HT200 সম্পর্কে সম্পর্কে | 10 | বিয়ারিং |
|
2 | ইলাস্টিক ডিস্ক | রাবার | 11 | রিটেইনিং রিং | ঐচ্ছিক |
3 | চালিত অর্ধেক সংযোগ | HT200 সম্পর্কে সম্পর্কে | 12 | বল্টু | ঐচ্ছিক |
4 | কঙ্কাল তেল সীল | রাবার | 13 | ফিউজিবল প্লাগ | ১০০°-১৬০° |
5 | পিছনের ঘর | জেডএল১০৪ | 14 | শেল | জেডএল১০৪ |
6 | সিলিং রিং | রাবার | 15 | টারবাইন | জেডএল১০৪ |
7 | পাম্প ইমপেলার | জেডএল১০৪ | 16 | বিয়ারিং |
|
8 | তেল ভর্তি প্লাগ |
| 17 | কঙ্কাল তেল সীল | রাবার |
9 | সিলিং রিং |
| 18 | স্পিন্ডল | 45＃ |
টিভিএনবি টর্ক-সীমিত হাইড্রোলিক কাপলিং এর প্রধান উপাদান এবং গঠন
ক্রমিক নম্বর | নাম | মন্তব্য | ক্রমিক নম্বর | নাম | মন্তব্য |
1 | ইনপুট টার্মিনাল সংযোগ প্লেট | এইচটি২০০/৪৫＃ | 10 | ফিউজিবল প্লাগ | ১০০°-১৬০° |
2 | কঙ্কাল তেল সীল | রাবার | 11 | শেল | জেডএল১০৪ |
3 | পিছনের ঘর | জেডএল১০৪ | 12 | টারবাইন | জেডএল১০৪ |
4 | সিলিং রিং |
| 13 | বিয়ারিং |
|
5 | পাম্প ইমপেলার | জেডএল১০৪ | 14 | কঙ্কাল তেল সীল | রাবার |
6 | তেল ভর্তি প্লাগ |
| 15 | রিয়ার সেমি-অ্যাক্টিভ কাপলিং | HT200 সম্পর্কে সম্পর্কে |
7 | বিয়ারিং |
| 16 | ইলাস্টিক ডিস্ক | রাবার |
8 | সিলিং রিং |
| 17 | ব্রেক হুইল | 45＃ |
9 | স্পিন্ডল | 45＃ | 18 | পিছনে চালিত কাপলিং | HT200 সম্পর্কে সম্পর্কে |

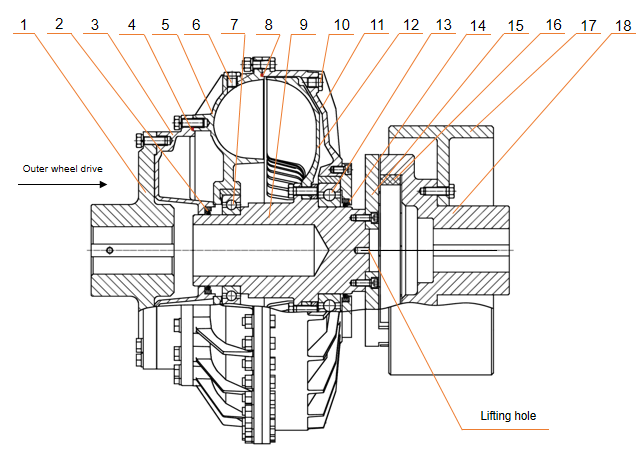

টিভিই এবং টিভিইবি টর্ক-সীমিত হাইড্রোলিক কাপলিং এর প্রধান উপাদান এবং কাঠামো
টিভিইবি মডেলটি এর উপর ভিত্তি করে তৈরিটিভিE মডেল, একটি ব্রেক হুইল (ড্যাশড লাইন এরিয়া) সহ যোগ করা হয়েছে।
ক্রমিক নম্বর | নাম | মন্তব্য | ক্রমিক নম্বর | নাম | মন্তব্য |
1 | ইনপুট টার্মিনাল সংযোগ প্লেট | এইচটি২০০/৪৫＃ | 10 | ফিউজিবল প্লাগ | ১০০°-১৬০° |
2 | কঙ্কাল তেল সীল | রাবার | 11 | শেল | জেডএল১০৪ |
3 | পিছনের ঘর | জেডএল১০৪ | 12 | টারবাইন | জেডএল১০৪ |
4 | সিলিং রিং |
| 13 | বিয়ারিং |
|
5 | পাম্প ইমপেলার | জেডএল১০৪ | 14 | কঙ্কাল তেল সীল | রাবার |
6 | তেল ভর্তি প্লাগ |
| 15 | রিয়ার এন্ড পিন কাপলিং Ⅰ | 45＃ |
7 | বিয়ারিং |
| 16 | পিলার পিন | ৪৫#/ পলিউরেথেন |
8 | সিলিং রিং |
| 17 | রিয়ার এন্ড পিন কাপলিং Ⅱ | 45＃ |
9 | স্পিন্ডল | 45＃ | ক্রমিক নম্বর | নাম | মন্তব্য |
টর্ক-সীমিত তরল কাপলিং এর জন্য বিয়ারিং এবং সিলের তালিকা
নাম স্পেসিফিকেশন মডেল |
বিয়ারিং | তেল সীল (অভ্যন্তরীণ ব্যাস x বাইরের ব্যাস x বেধ) | ||
206 | 6011 | 6205 | ২৫×৪৫×১০ | ৫৫×৮০×১২ |
২৭৪/২৭৪ডি | ৬০১৫=২ | ৭৫x১০০x১০=২ | ||
366 | 6016 | 6019 | ৮০×১০০×১২ | ৯৫×১২০×১২ |
422 | 6018 | 6021 | ৯০x১১০x১২ | ১০৫x১৩০x১২ |
487 | 6021 | 6026 | ১০৫×১৩০×১৪ | ১৩০×১৬০×১৪ |
562 | 6024 | 6030 | ১২০×১৫০×১৪ | ১৫০×১৮০×১৬ |
650 | 6028 | 6034 | ১৪০×১৮০×১৫ | ১৭০×২০০×১৫ |
750 | 6032 | 6040 | ১৬০×২০০×১৫ | ২০০×২৫০×১৫ |
866 | 6036 | 6044 | ১৮০×২২০×১৬ | ২২০×২৬০×১৮ |
1000 | ৬০৪৪=২ | ২২০×২৬০×১৮=৩ | ||
1150 | ৬০৫৬=২ | ২৬০×৩০০×২০=৩ | ||
লক্ষ্য করুন:
এই বিস্তারিত তালিকার আনুষাঙ্গিকগুলি যন্ত্রাংশ মেরামত এবং প্রতিস্থাপনের সময় রেফারেন্সের জন্য (সামঞ্জস্য করা যেতে পারে)।
এই বিস্তারিত তালিকাটি টিভি, টিভিভি এবং টিভিভিএস মডেলের ক্ষেত্রে প্রযোজ্য।
এই টেবিলটি তেল মাঝারি জলবাহী কাপলিংগুলির ক্ষেত্রে প্রযোজ্য।
